1. 简介

IVY500D系列IC卡读写模块采用NXP公司高集成度读卡芯片 MFRC500开发而成，具有体积小、可靠性高等特点。产品完全兼容ISO14443A标准协议，可支持对Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的读写操作。

模块内部集成了ISO14443A协议，开发人员只需通过通信接口发送简单的命令便可以完成对IC卡的读写操作，而无需理解复杂的IC卡通信协议；详尽的开发文档和完善的开发例程可大大减少您的产品开发难度，缩短产品开发周期，帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中。

2. 选型指南

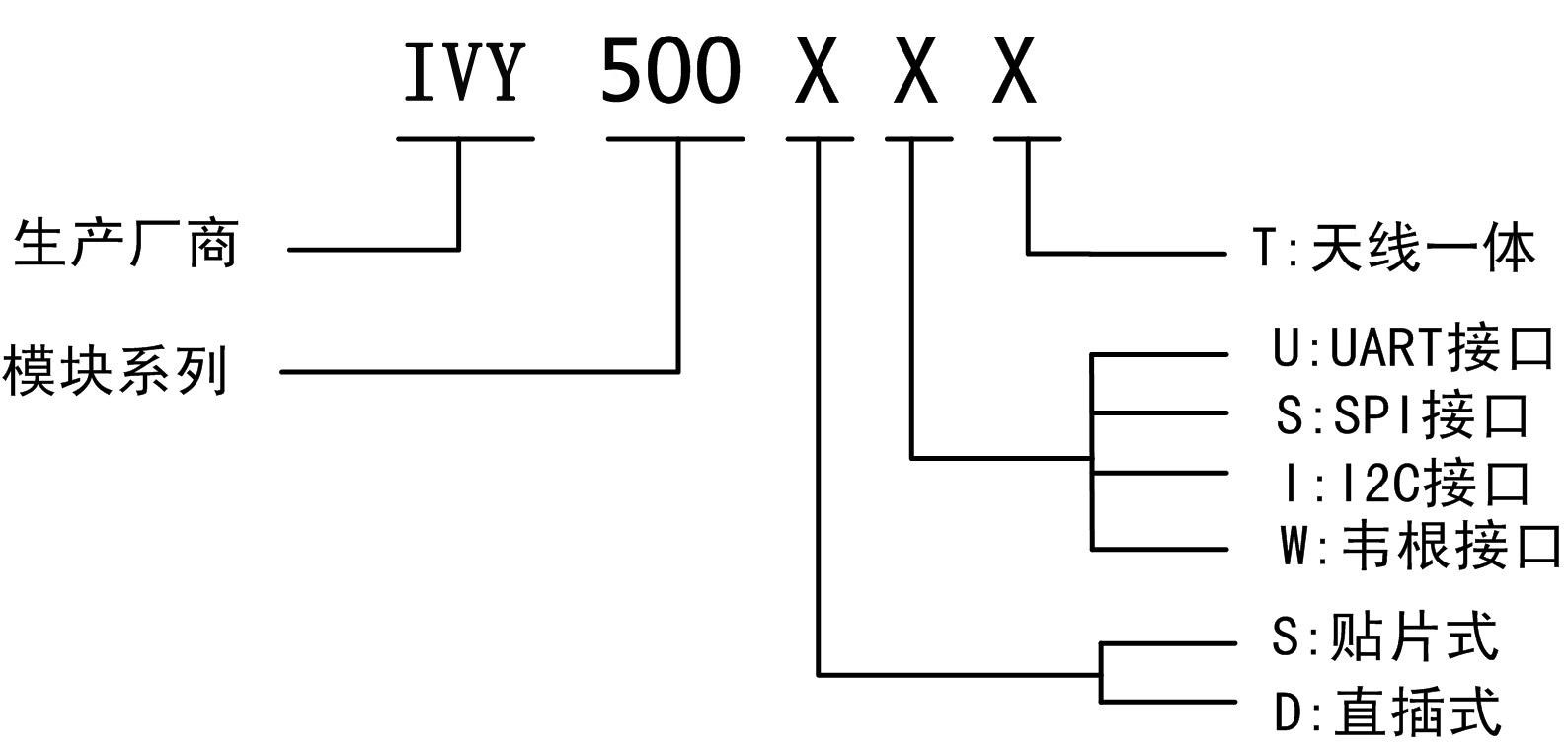

2.1IVY500D列?？槊嬖?/span>

2.2选型表

IVY500D系列?？槎┕盒畔⑷绫?。

型号直插式贴片式UARTSPI          I2C天线一体

IVY500DU√——  √        ——————

IVY500DS√————√        ————

IVY500DI√——————√         ——

IVY500DUT√——√         ————√

IVY500DST√————  √        ——√

IVY500DIT√——————√        √

4. 硬件描述

4.1管脚说明

IVY500D管脚分布如图所示。

器件管脚说明列表

管脚 符号功能

1GND天线GND

2TX1天线发射引脚TX1

3GND天线GND

4TX2天线发射引脚TX2

5GND天线GND

6RX1天线接收引脚TX2

7SCLK保留

8SDA保留

9SS保留

10VCC模块电源引脚

11RST模块复位引脚

12GND模块电源地

13RXDUART数据接收管脚RXD

14TXDUART数据发送管脚TXD

注：UART的波特率默认为19200bit/s，有特殊要求的用户请事先向销售工程师说明。

4.2接口方式和典型应用

4.3接口方式

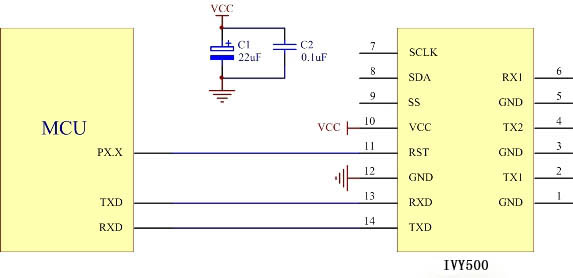

IVY500D通过UART进行通信，用户只需通过UART发送简单的命令便可完成对IC卡的读、写操作。典型应用电路图如图 3.2所示。

5. 通信协议

5.1UART通信接口

UART数据帧格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率：19200bps

主机每发送一个命令，?？槎加杏Υ稹ＵＭㄐ攀保恢∈葜?，发送两个字节数据的时间间隔不能大于6ms，若大于6ms，则作为超时处理。

6. 免责声明

●开发预备知识

IVY500系列?？榻】赡芴峁┤娴目⒛０?、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY500系列?？榛到峁咕龆似銭MI性能必然与一体化电路设计有所差异。系列?？榈腅MI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY500系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善?？榈牡绱偶嫒菪裕欢杂没ё钪沼τ貌返腅MC性能提供任何保证。

●修改文档的权利

广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY500系列?？橄喙匚牡敌薷牡娜ɡ?。

●ESD静电放电?；?/span>

IVY500系列模块部分元件内置ESD保护电路，但当?？榈亩窳拥幕肪持惺褂檬保廊唤ㄒ橛没г谏杓频装迨碧峁〦SD保护措施。安装IVY500系列?？槭保繁０踩胂冉墼谏硖迳系木驳缡头?，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

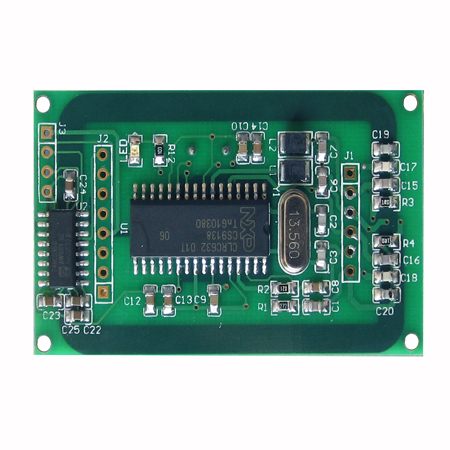

天线一体MFRC500开发的IC卡读写?？镮VY500D具有以下特点：

◆四层PCB设计，具有高可靠性和良好的EMC性能；

◆频率13.56MHz，完全兼容ISO14443A标准协议；

◆支持对Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的读写操作；

◆支持RC500 内部EEPROM加载密码，高安全性；

◆多种通信接口，可选UART、RS232、SPI接口；

◆开发简单，可提供详尽的开发文档和完善的C51开发例程；

◆体积小巧，易于集成到设备中；

天线一体MFRC500开发的IC卡读写模块IVY500D电气参数

3.1极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)…………………………………………………………-0.3V~+5.5V

管脚对地电压……………………………………………………………………-0.3V~+5.0V

每个管脚最大IOL…………………………………………………………………    ±2mA

相对湿度 …………………………………………………………………………  5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

3.2直流特性

测试条件Temperature=+25℃。

器件直流特性表

符号参数        测试条件最小值     典型值最大值单位

VCC工作电压                      4.5         5.0            5.5V

IDC1电流消耗正常模式    110         115            125mA

IDC2电流消耗待机模式     20           22              35mA

VIL    输入低电平                    VSS               VSS+0.6V

VIH  输入高电平                  0.8VCC         VCCV

VOL输出低电平I(OLMAX)=-6mAVSS      VSS+0.6V

VOH输出高电平I(OHMAX)=6mAVCC-0.6         VCCV
