元器件金属材质上的条码大多会有反光、对比度低、小码等读码难题，可利用图像处理功能，偏光镜除去反射，实现稳定读取。半导体芯片、电路板会遭遇底色、材质、大小各不同的读码难题，有什么解决方案？
PCB加工流程行业
PCB板工序名称 | PCB形态、特点 | 码读取形式 | 光源颜色 |
中粗化 | 薄铜板（原始形态） | 流水线 | 白色（上板机）及 红色（收板机） |
超粗化 | PCB板上覆盖灰色贴膜 | 流水线 | 白色（上板机）及 红色（收板机） |
曝光 | PCB板偏深色贴膜 | 流水线 | 红色 |
机械臂 | |||
外层DES | 曝光后PCB板经过腐蚀 | 流水线 | 红色（上板机）及 白色（下板机） |
AOI视觉检测 | 曝光后PCB板经过腐蚀 | 机械臂 | 白色 |
棕化 | DES后的PCB板变色或加厚 | 流水线 | 白色 |
层压 | PCB先喷上水溶性码， 后续洗掉之后再打上常规DM码 | 流水线 | 白色→红色 |
沉铜除胶 | PCB板经过电镀 | 流水线 | 白色 |
外层干膜 | 棕化过的PCB板 | 流水线 | 白色 |
外光贴膜 | PCB板上覆盖灰色贴膜 | 流水线 | 红色 |
阻焊 | PCB会喷上一层薄厚不一的油墨 | 流水线 | 白色（上板机）及 红色（收板机） |
钻孔 | 薄铝片/PCB板 | 人工 | 白色 |
内AOI | DES后的PCB板变色 | 人工 | 白色 |
层压内围 | 深棕色， 并且底面放置黄色PP | 人工 | 白色 |
层压外围 | PCB板/棕化过的PCB板 | 流水线 | 白色 |
PCB读码行业特点

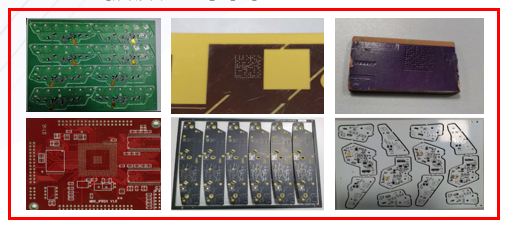

PCB板颜色丰富
PCB行业应用区分成品PCB表面读码，以及PCB加工材料及工序读码
打码工艺多

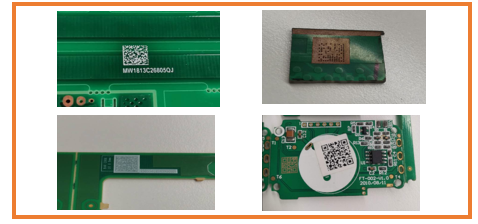

PCB车间激光镭雕码居多，也有部分喷墨码，标签码多用在后段包装
多种码形态多样
常见：氧化、阴阳、低对比、过曝、脏污、堵孔、破损
艾韦迅PCB电路板扫码案例：

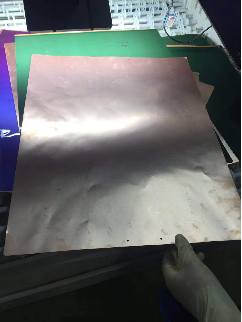

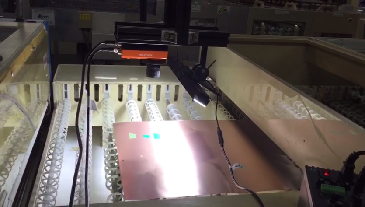

一、裸铜板读码：
项目情况：
应用需求：PCB前端裸铜板表面二维码识别；
应用难点：表面反光以及其他物质干扰；
打码工艺：激光雕刻；
应用方案：
产品选型：IVY-7500M工业级固定式智能扫码器,大视野远距离高速动态流水线扫码；
应用效果：可稳定识别正常码以及部分干扰情况下码；

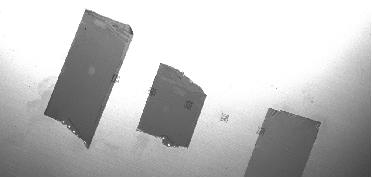

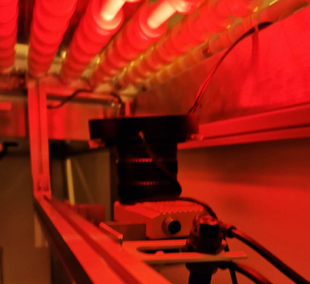

二、内层干膜读码：
项目情况：
应用需求：内层干膜动态读码；
应用难点：反光严重；
打码工艺：激光雕刻；
应用情况：
产品选型：IVY-7500M-600工业读码器，红色光源；
应用效果：IVY-7500M-600工业读码器+红色环光+偏振外罩，动态读码，良率 99%以上；

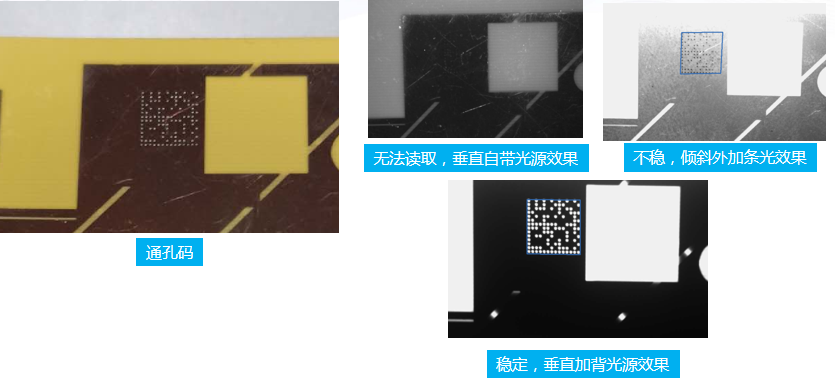

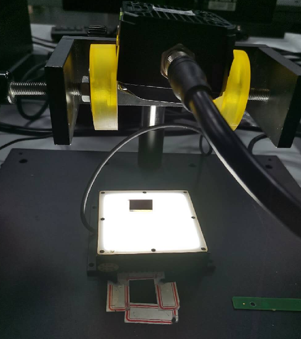

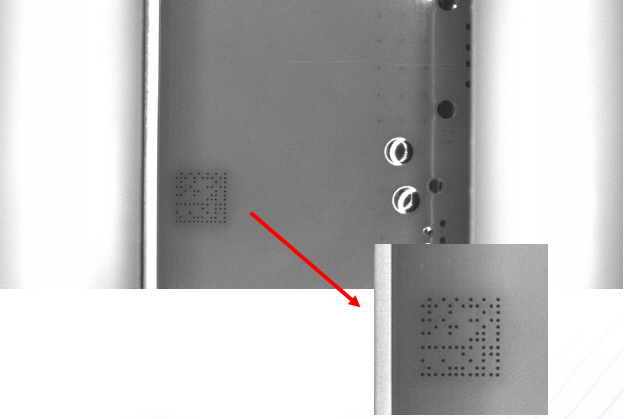

三、通孔码读码：
项目情况：
应用需求：PCB通孔码识别；
应用难点：打光条件要求较高；
打码工艺：打通孔；
应用方案：
应用效果：工业读码器XXX+背光源，动态读码，良率 99%以上；

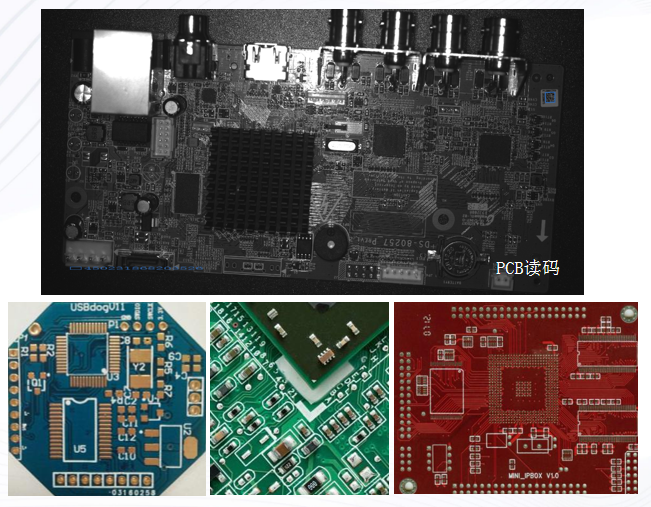

四、成品PCB电路板读码：
项目情况：
应用需求：电子器件的PCB板，FPC器件的表面码识别；
应用难点：PCB纹理复杂，视野覆盖范围大，且PCB颜色较多，红色，蓝色，绿色等；
打码工艺：多激光刻印码和标签码，二维码和一维码均存在；
应用方案：
产品选型： IVY-7500M系列工业级固定式智能扫码器+KF镜头+条形光源；
应用效果：

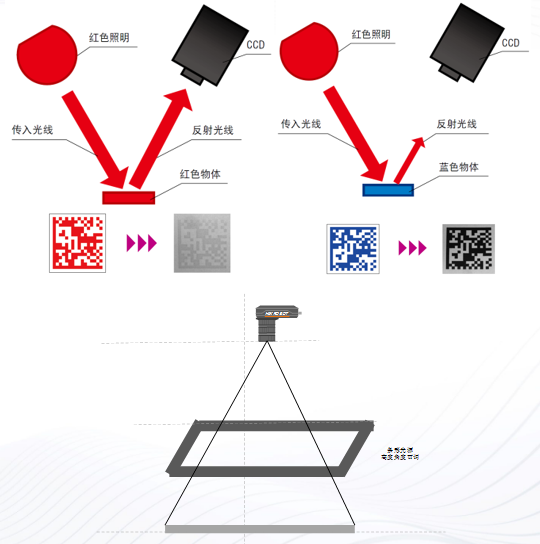

（1）用不同色光源应对不同材质及颜色的PCB&FPC，突出画面质量；
（2）大视野范围可用大分辨率相机配KF镜头实现；

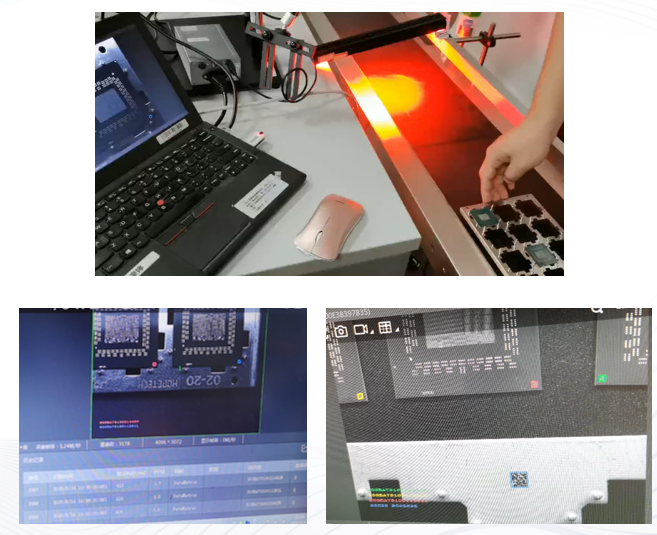

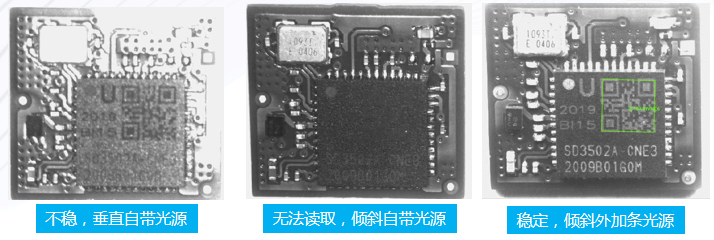

五、IC芯片封装读码：
项目情况：
应用需求：芯片表面封装读码；
应用难点：码尺寸小，对比度低；
打码工艺：喷墨，激光雕刻；
应用方案：
产品选型：IVY-7500M系列工业级固定式智能扫码器，外部红条光；
应用效果：动态稳定识别；
电子行业的PCB板刻码扫描应用中，固定式读码器能够快速、准确地读取和解码PCB板上的二维码信息，并传输到后端系统进行分析处理。工业读码器能够在电路板的扫描和识别过程中快速准确地完成任务，大大提高生产效率和生产线吞吐量。
