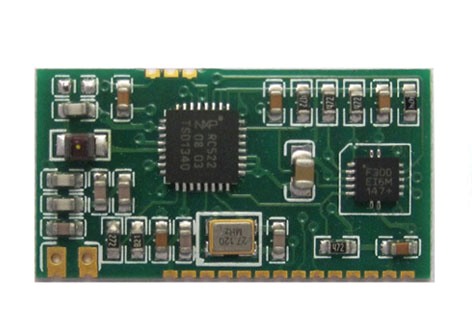

兼容ISO14443A协议IC卡读写?？镮VY522S简介

IVY522S系列IC卡读写?？椴捎肗XP公司高集成度读卡芯片 MFRC522开发而成，具有体积小、可靠性高等特点。产品完全兼容ISO14443A标准协议，可支持对Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的读写操作。

?？槟诓考闪薎SO14443A协议，开发人员只需通过通信接口发送简单的命令便可以完成对IC卡的读写操作，而无需理解复杂的IC卡通信协议；详尽的开发文档和完善的开发例程可大大减少您的产品开发难度，缩短产品开发周期，帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中。

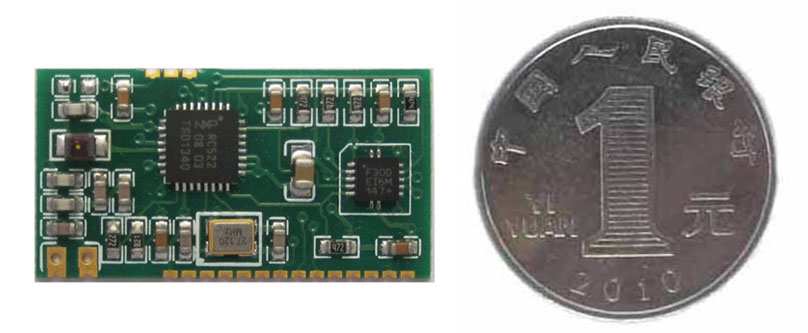

IVY522S采用贴片式安装，体积小巧、功耗低，非常适用于集成到PDA等手持设备中。

IVY522S系列读写模块具有以下特点：

◆完全兼容ISO14443A标准协议；

◆支持对Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的读写操作；

◆多种通信接口，可选SPI、I2C、UART接口；

◆开发简单，可提供详尽的开发文档和完善的C51开发例程；

◆体积小，功耗低，贴片式安装，易于集成到PDA等手持设备中；

◆与低频模块IVY125S、15693读写模块IVY220S 、高频多协议?？镮VY300S管脚PIN对PIN兼容；

2. 选型指南

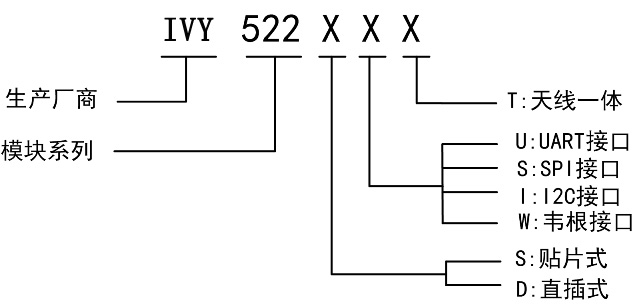

2.1IVY522S系列模块命名规则

2.2选型表

 小体积系列?？檠⌒捅?/span>

型号贴片式 UART SPI         I2C       W26            支持芯片/标准

IVY125SUEEM4001/TK4100

IVY125SUTT5557/T5577

IVY125SUGEM4305

IVY134SUAEM4305/ISO11784/85

IVY522SUM1/ISO14443A

IVY220SUICODE2/ISO15693

IVY300SUISO14443A/B/ ISO15693

3. 电气参数

3.1极限参数

工作温度-20℃~+85℃

贮存温度 -40℃~+125℃

供电电压(vcc to -0.3V~+6.0V

管脚对地电压-0.3V~+5.0V

每个管脚最大2mA

相对湿度 5%~95%

注：超出绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

3.2直流特性

测试条件Temperature=+25℃。

表 3.1器件直流特性表

符号参数       测试条件最小值        典型值最大值单位

VCC工作电压             3.0              3.35.5        V

IDC1电流消耗正常模式20                --80        mA

IDC2电流消耗待机模式10              1215        mA

VIL        输入低电平                 VSS    VSS+0.6V

VIH         输入高电平               0.8VCC        VCCV

VOL输出低电平I(OLMAX)=-6mAVSSVSS+0.6 V

VOH输出高电平I(OHMAX)=6mAVCC-0.6VCCV

4. 硬件描述

4.1管脚说明

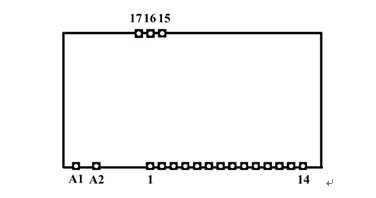

IVY522S管脚分布如图所示。

器件管脚说明列表

管脚 符号功能

A1ANT1天线引脚1

A2ANT2天线引脚2

1GND电源地

2NC保留（悬空）

3EN模块电源使能管脚

4~9NC保留（悬空）

10TXUART数据发送管脚

11NC保留（悬空）

12RXUART数据接收管脚

13VCC器件电源输入管脚

14、16NC保留（悬空）

15、17GND电源地

注：UART的波特率默认为19200bit/s，有特殊要求的用户请事先向销售工程师说明。

4.2接口方式和典型应用

4.3接口方式

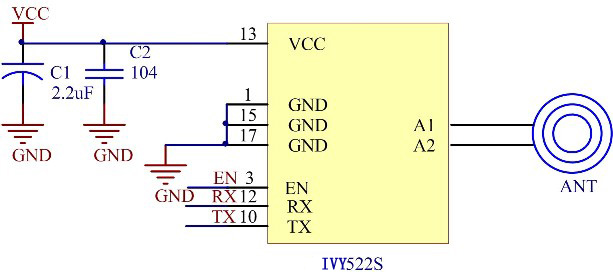

IVY522S通过UART进行通信，用户只需通过UART发送简单的命令便可完成对IC卡的读、写操作。典型应用电路图如图所示。

4.4UART通信协议

IVY522S系列?？橥ㄐ判橄昙禝VY522系列?？榭⑽牡怠?。

5. 机械尺寸

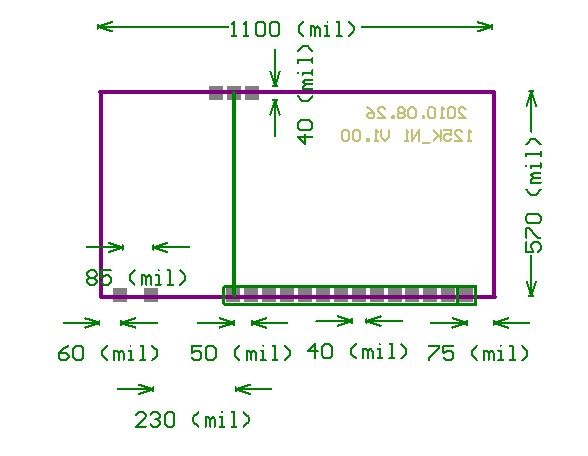

IVY522S机械尺寸如图所示。

6. 免责声明

●开发预备知识

IVY522S系列?？榻】赡芴峁┤娴目⒛０?、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY522S系列?？榛到峁咕龆似銭MI性能必然与一体化电路设计有所差异。系列?？榈腅MI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY522S系列?？榈腅MC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY522S系列?？橄喙匚牡敌薷牡娜ɡ?。

●ESD静电放电?；?/span>

IVY522S系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD?；ご胧?。安装IVY522S系列?？槭?，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。
