近年来随着3C电子行业、5G相关产业和汽车行业的快速发展，电子产品已经覆盖生活的方方面面，从便携式的消费类电子产品到通讯基站，从智能家居到汽车电子，无处不在。对于核心模块的PCB，全流程追溯需求已从用户端前移至生产端。作为核心追溯手段的板上二维码打码及识别已经普及到各道生产工艺。

行业需求：

通过读码器快速完成数据采集，对产品生产状态进行全程跟踪记录，建立一对一的数据关联，实现PCB生产全流程追溯的基础信息采集：

• 高效准确：高效生产，无需人工介入，无接触识别，稳定客观且无污染

• 数据可视化：大数据分析，有利于提高企业的运营管理效率

• 上下游对接：实现PCB生产全流程追溯，链接上下游

• 应用针对性强：产品规格丰富，高度匹配不同制程工艺

• 视野范围超大：最大1200万像素超大分辨率全局快门，横向4K像素，单台即可覆盖中大视野

• DM码方向判断：通过”L”边定位图形，自动判断PCB摆放方向是否正确，规范生产操作

• NG图片本机存储：对NG图片信息无损保存本机，快速导出分析

• 参数轮询：内置多组轮询参数，单一设备适应混线生产

• 打码评级：根据ISO标准输出标准格式评级结果

• 系统构建灵活：内置主从模式，读码结果融合，灵活性高

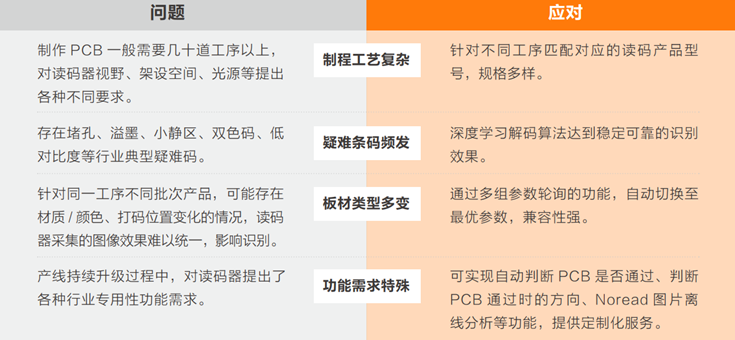

行业难点：

在PCB生产过程中完成稳定、准确的读码难点：

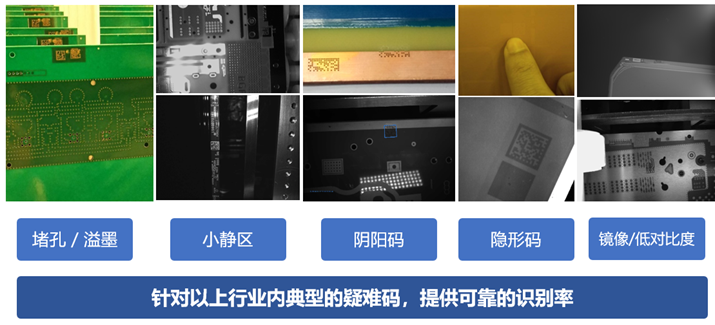

PCB行业中，PCB板颜色丰富、码形态多样、打码工艺重多，是对算法的很大挑战。海康研究院提供的读码算法，通过多次针对PCB行业的跟新迭代，解决了行业内的疑难码，提供了可靠的识别率。

产品方案：

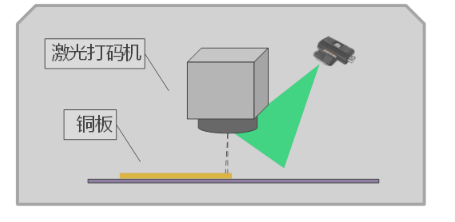

1、开料打码工序

配合激光打码机

对打码结果进行验证

倾斜架设，和激光交错工作

型号推荐：ID5000系列

海康ID5000系列全功能型固定式工业读码器

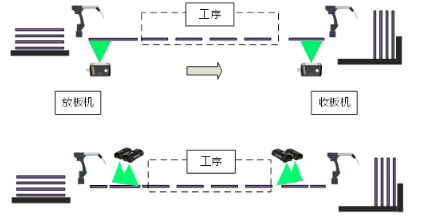

2、内层、外层制作工序

机械手抓取前 / 抓取时 读码

抓取前：流水线动态识别，视野范围大

抓取时：扫码位置固定，视野范围小

型号推荐：ID3000系列 / ID5000系列

数量：一台 or 多台组合

海康ID5000系列全功能型固定式工业读码器                                        海康ID3000系列紧凑型固定式工业读码器

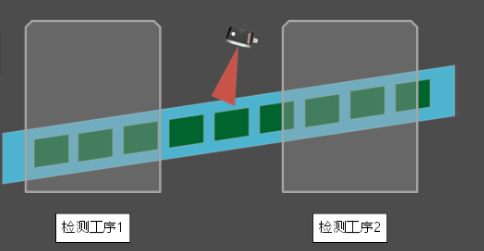

3、成品质检工序

成品工序，DPM码质量较好

高速动态识别，码位置基本固定

型号推荐：ID3000系列

海康ID3000系列紧凑型固定式工业读码器

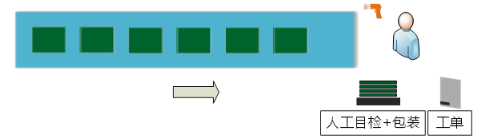

4、目检、包装工序

成品包装环节，对PCB板进行人工目检和包装

使用把枪扫描PCB上DPM码和工单上的条形码

型号推荐：工业把枪IDH系列、智能终端IDP系列

方案优势

产品: 型号齐全，分辨率覆盖广，满足行业内普遍的应用场景

算法：行业专用算法，解决行业内疑难码读码率低的问题

固件：功能丰富、多种行业专用性功能，定制化服务，时效性高

配套软件：组合读码，结果融合，灵活性更高，快速对接用户系统
