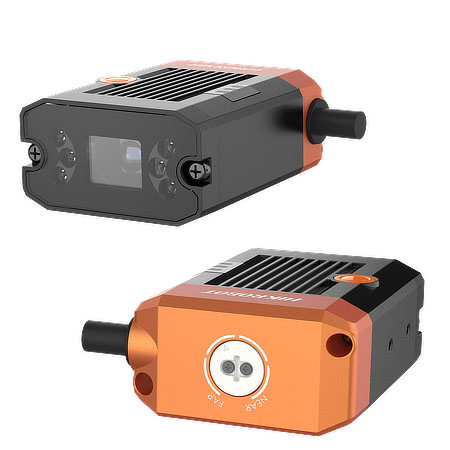

160 万像素 1/2.9" 视觉传感器

工具

视觉工具

计数：斑点计数、边缘计数、图案计数

有无：圆有无、直线有无、斑点有无、边缘有无、图案有无定位：位置修正

逻辑：条件判断、逻辑判断、字符比较、变量计算

测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测、颜色面积

识别：字符识别、颜色比较、注册分类

方案能力

支持方案导入/导出，最多可存储 8 个方案，40 个模块

通讯协议

RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP

相机

传感器类型

CMOS，全局快门

像元尺寸

3.45 μm × 3.45 μm

靶面尺寸

1/2.9"

分辨率

1408 × 1024

最大采集帧率

60 fps

动态范围

71.4 dB

信噪比

41 dB

增益

0 ~ 15 dB

曝光时间

16 μs ~ 1 sec

像素格式

Mono 8，RGB 8

黑白/彩色

彩色

电气特性

数据接口

Fast Ethernet（100Mbit/s）

数字 I/O

17-pin M12 接口提供供电、以太网、数字 IO、串口功能：包含 1 路输入（Line2），

2 路可配置 I/O（Line0/1），1 路输出（Line3）；1 路 RS-232

支持通过侧面按钮触发设备

供电

12 ~ 24 VDC

最大功耗

22 W@24 VDC

结构

镜头接口

M12-mount，手动调焦

焦距

8 mm

12.4 mm

14.8 mm

镜头罩

透明镜头罩

光源

白光

指示灯

电源指示灯PWR，网络指示灯 LNK，状态指示灯 STS

外形尺寸

46 mm × 57.6 mm × 25 mm

重量

约 220 g

IP 防护等级

IP65

温度

工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃

湿度

20% ~ 95%RH 无冷凝

一般规范

软件

SCMVS

认证

CE，FCC，KC
