1.简介

IVY134BJ是广州艾韦迅信息科技有限公司开发的低频模块。IVY134BJ通过UART进行通信，无需理解复杂的射频通信协议，IVY134BJ非常适合嵌入到ID卡门锁和PDA等手持设备中。

 1.1接口方式和典型应用

IVY134BJ通过UART进行通信，用户只需通过UART发送简单的命令便可完成对ID卡的读、写操作。典型应用电路图如图所示。

1.2接口

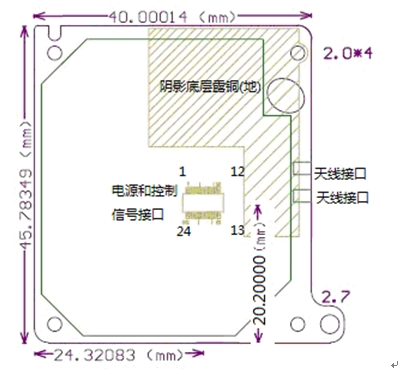

接口为AXK824145WG连接器，连接器中心距离板边距离分别是24.32mm和20.2mm。如下图：

2.3端口定义

接口为AXK824145WG。

序号名称类型描述备注

1NC 未使用　

2NC　未使用　

3NC　未使用　

4GNDPowerGround　

5RXDInput模块端的串口输入，2.8V CMOS电平(输入阻抗大于47K欧) 主机的TXD

6TXDOutput模块端的串口输出，2.8V CMOS电平(输出阻抗1K欧) 主机的RXD

7NC 未使用　

8GNDPowerGround　

9NC　未使用　

10NC　未使用　

11NC　未使用　

12NC　未使用　

13NC 未使用　

14NC 未使用　

15GNDPowerGround　

16IRQ模块输出口低电平后1mS串口发出数据，数据发完后高电平，3.0V CMOS电平输出阻抗1K欧

17POWER_EN电源控制口模块使能信号，高电平工作，低电平关断；3.0V CMOS电平默认低，输入主抗100K

18GNDPowerGround　

19PowerPower模块供电脚，3.3V~6.0V读卡不高于400mA

20PowerPower

21PowerPower

22PowerPower

23NCNC 　

24NCNC

3. 通信协议参考

3.1数据格式

UART数据帧格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。波特率：19200bps。

3.2命令与数据

MCU ? IVY134

命令描述备注

0xAA连续读卡指令读到卡就发送数据

0xAB单次读卡指令到一次卡就发数据并进待机状态

0xAC限时单次读卡指令（10S）限时到一次卡就发数据并进待机状态

0xBB待机指令关闭天线

IVY134 ? MCU

收到待机指令：会返回0xB2。

读到卡后发送卡号数据：7个数据字节(低位在先)+BCC校验。

数据格式：8字节数据，低位在前，格式为7字节数据+1字节校验和（异或和）。例如卡片输出数据为0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x10，则校验和计算：0x11^0x12^0x13^0x14^0x15^0x16^0x17=0x10)。

接收数据分析：（下面B代表字节，如1B代表接收到的第一个字节）

国家代号 = 1B + 2B *256;

标签卡号 =7B6B5B4B3B;即5字节16进制数，一般转为10进制使用。

4. 免责声明

●开发预备知识

IVY134BJ系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY134bj系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY134BJ系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY134BJ系列模块相关文档修改的权利。

●ESD静电放电保护

IVY134BJ系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY134BJ系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

低频模块IVY134BJ具有以下特点：

◆工作频率134.2k；

◆读2*12的玻璃管距离是6cm或以上；

◆支持ISO11784/5协议标准；

◆模块与手持机处理器通信方式：UART，电平2.8~3.3V,19200

◆工作功耗：<2W

◆模块尺寸:42mm*40mm

◆天线尺寸:44.8mm*44.8mm

◆AXK824145WG连接器

低频模块IVY134BJ 电气参数

2.1极限参数

工作温度…………………………………………………………………………-20℃~+70℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电脚电压(vcc to vss)…………………………………………………………-0.3V~+6.0V

管脚对地电压……………………………………………………………………-0.3V~+5.8V

每个管脚最大IOL…………………………………………………………………    ±2mA

相对湿度 …………………………………………………………………………  5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

2.2直流特性

测试条件Temperature=+25℃。

器件直流特性表

符号参数        测试条件最小值典型值最大值单位

VCC工作电压                  3.3             3.8      6.0 V

IDC1电流消耗 正常模式               300        mA

IDC2电流消耗待机模式                 0.5         mA

VIL        输入低电平                     0                        0.6   V

VIH        输入高电平                     2.6                3.3   V

VOL输出低电平I(OLMAX)=-2mAVSSVSS+0.6    V

VOH输出高电平I(OHMAX)=2mAVCC-0.6VCC     V
