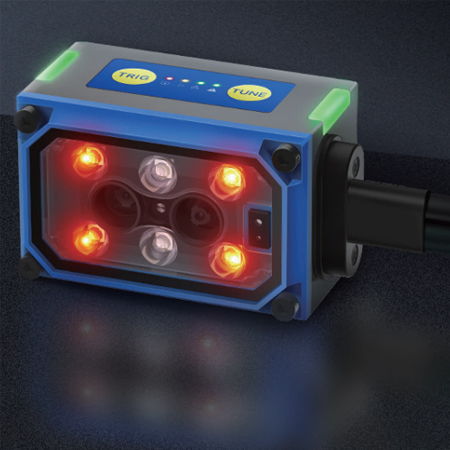

东集X5mini是一款小型工业视觉读码器。小巧的体积设计，双核处理器的支持，百万像素级图像传感器、红蓝双色照明系统以及感应触发器的搭载，让这款产品在性能和价格上都颇具优势，帮助用户降低实施成本，实现数据的高效追溯。

Seuic东集X5mini小型工业视觉读码器特点：

适合多工位条码读取

兼顾近距识别微小条码和中距识别 标准条码，智能切换

集成感应触发器

无须配备外部触发传感器，帮助用户节约实施成本

体积紧凑

55mm x 35mm x 32mm尺寸，便于集成

读码性能良好

可适用以下条码读取

移动读码

支持50cm/s移动扫码场景

Seuic东集X5mini小型工业视觉读码器参数：

传感器? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 带全局快门的CMOS图像传感器

图像像素? ? ? ? ? ? ? ? ? ? ? ? ? ?130万? 1080 x 128 0

照明瞄准

照明光源? ? ? ? ? ? ? ? ? ? ? ? ? ?红蓝双色可自动切换+手动调整

瞄准器? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 激光圆点

对焦调整

对焦调整? ? ? ? ? ? ? ? ? ? ? ? ? ?双目定焦

读取规格

支持一维 条码类型? ? ? ? ? ??Code128、GS1 128、Code39、Code93、Codabar、 交叉25码、EAN/UPC

支持二维 条码类型? ? ? ? ? ??QR、DataMatrix（ECC200）、PDF417、 Micro PDF417

分辨率? ? ? ? ? ? ? ? ? ? ? ? ? ? ??1D：3.3mil? ? ? 2D：5.0mil

读取距离? ? ? ? ? ? ? ? ? ? ? ? ? ?50mm ~ 350mm

视场范围? ? ? ? ? ? ? ? ? ? ? ? ? ?距离50mm：36mm*30mm? 距离100mm：70mm*60mm? 距离200mm：95mm*85mm? 距离300mm：140mm*120mm? 距离350mm：170mm*140mm

控制输入

连接端口数量? ? ? ? ? ? ? ? ? ? ?2?

输入类型? ? ? ? ? ? ? ? ? ? ? ? ? ?双向电压输入

最大额定值? ? ? ? ? ? ? ? ? ? ? ??30V?

最小ON电压? ? ? ? ? ? ? ? ? ? ?＜4V?

最大OFF电流? ? ? ? ? ? ? ? ? ? ?0.001A

重量/尺寸

重量? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??133±5g

尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??55mm x 35mm x 32mm

控制输出

连接端口数量? ? ? ? ? ? ? ? ? ? ??2

输出类型? ? ? ? ? ? ? ? ? ? ? ? ? ??2路光耦输出

最大额定值? ? ? ? ? ? ? ? ? ? ? ? ?30V

OFF时泄露电流? ? ? ? ? ? ? ? ? ?0.1mA或更低

ON时残余电压? ? ? ? ? ? ? ? ? ??1V或更低

Ethernet

支持的协议? ? ? ? ? ? ? ? ? ? ? ? ??TCP Client，TCP Server，Profinet，MELSEC， Ethernet/IP，ModBusTcp(poll/slave)，Fins

串行通信

传输速度? ? ? ? ? ? ? ? ? ? ? ? ? ? ?115200/57600/38400/19200/9600 bps

支持的协议? ? ? ? ? ? ? ? ? ? ? ? ??RS232

USB

通信标准? ? ? ? ? ? ? ? ? ? ? ? ? ??符合 USB 2.0 Full Speed

TOF? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

自动测距? ? ? ? ? ? ? ? ? ? ? ? ? ? 0-450mm可自动测距

环境抗耐性

外壳防护级? ? ? ? ? ? ? ? ? ? ? ? ? ?IP65

工作温度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 0°~50°C

存储温度? ? ? ? ? ? ? ? ? ? ? ? ? ? ??-20°C ~70°C

相对湿度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?5% to 95% RH 无凝露状态

存储环境湿度? ? ? ? ? ? ? ? ? ? ? ? ?5% to 95% RH 无凝露状态

环境亮度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??0~10000 lux

工作环境? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 无尘埃或无腐蚀性气体

额定值

电源电压? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??10~30V DC

电流消耗? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0.5 ~ 1.5A

Seuic东集X5mini小型工业视觉读码器应用：

? ? ? ? ? ? ? ? ? ? ? ? ? ?测试治具应用、SMT读码应用、自动化设备集成
